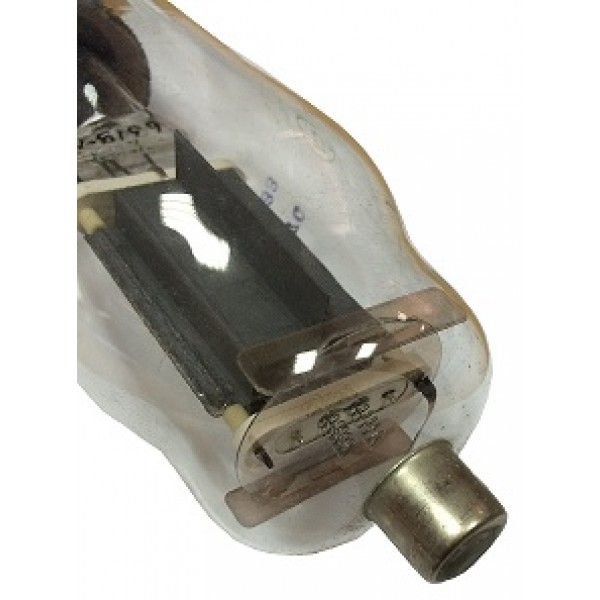

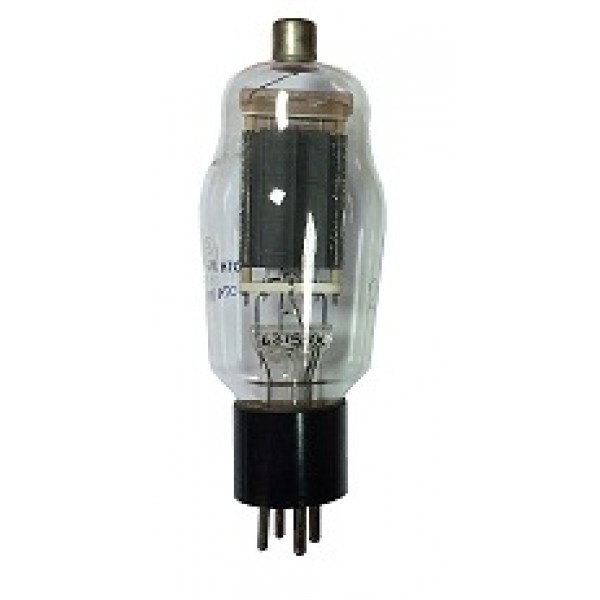

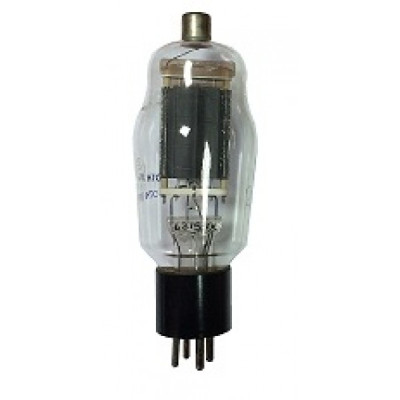

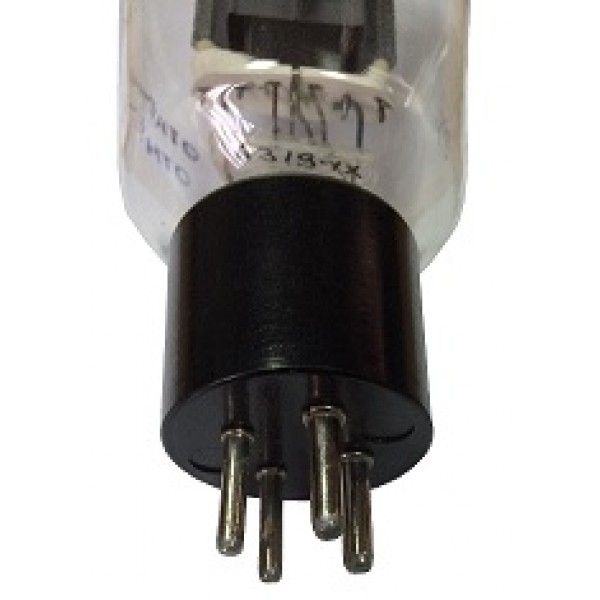

Г-811 Лампа

Лампа предназначена для работы в генераторном режиме в радиотехнических устройствах широкого применения, радио-усилительная аппаратура, медицинская аппаратура, аппараты УВЧ-66, УВЧ-70 и др.

Режим работы лампы Г-811 для линейного усиления SSB сигналов.

Класс усиления:'В'

Напряжение анода: В. 1250

Напряжение управляющей сетки: В. 0

Ток покоя анода: мА. 27

Ток анода (максимальный сигнал): мА. 150

Амплитуда напряжения возбуждения: В. 85

Мощность возбуждения: Вт. 2

Сопротивление нагрузки: Ом. 5000

Полезная мощность: Вт. 125

Класс усиления:'В' с общей сеткой

Напряжение анода: В. 1500

Напряжение управляющей сетки: В. 0

Ток покоя анода: мА. 30

Ток анода (максимальный сигнал): мА. 150

Амплитуда напряжения возбуждения: В. 85

Мощность возбуждения: Вт. 15

Сопротивление нагрузки:Ом. 6200

Полезная мощность: Вт. 160

Входное сопротивление четырех ламп Г-811 в параллель с общей сеткой составляет 75 Ом.

Рабочая частота, МГц: 60

Напряжение анода В: 1250

Напряжение накала, В: 6,6

Напряжение сетки, В: 0

Мощность анода, Вт: 40

Сопротивление, кОм: 2

Ток анода, мА: 125

Ток накала, А: 3,75-4,25

Ток сетки, мА: 50

Тип лампы: Г 811

Диаметр колбы, мм: 62

Длина мм: 167

Изготовитель: Россия

Заводская упаковка шт: 36

Рабочее положение: вертикальное
